智能反射片REF组装机
摘要说明 :
本设备对背板自动输送、定位，对REF自动上料、清洁、吸取、定位、 组装、压合、检测，采用视觉定位，具有扫码功能， 可将视觉信息与产品绑定， 具有快速换型功能。
欢迎进入B体育官网！

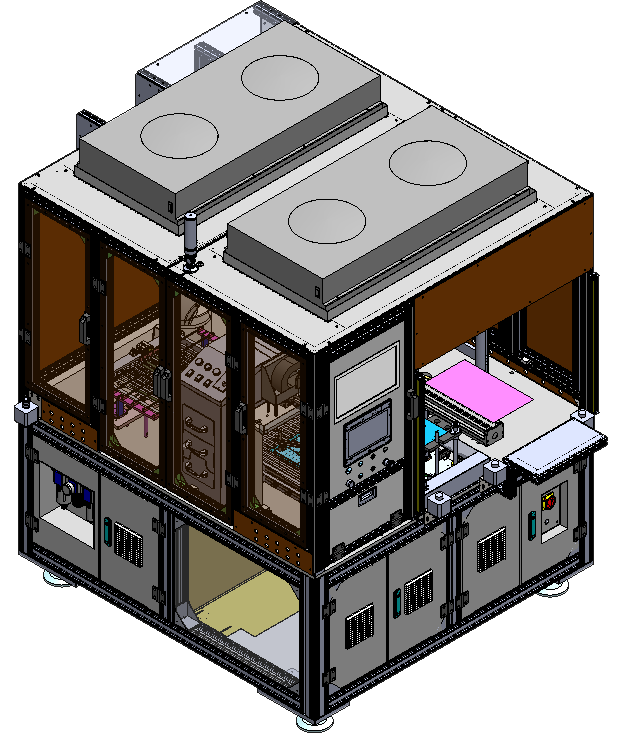

示意图
基本参数
外形尺寸： 长1600mm、 宽1700mm（不含下料机械手）、 高2050mm（不含塔灯、 FFU）
重量： 1200kg
电源： AC220V，5KW
气源：0.5~0.7MPa， ≥300L/min
生产节拍： 10s
组装精度： ±0.15mm
产品规格： 10.1~17.3寸（可定制）
REF上料厚度： 100mm
重量： 1200kg
电源： AC220V，5KW
气源：0.5~0.7MPa， ≥300L/min
生产节拍： 10s
组装精度： ±0.15mm
产品规格： 10.1~17.3寸（可定制）
REF上料厚度： 100mm
标准配置
CCD视觉系统：海康相机、 康耐视VisionPro软件
机器手：EPSON/汇川
工控机： 凌华
PLC： OMRON
机器手：EPSON/汇川
工控机： 凌华
PLC： OMRON
可选配置
设备特性
- REF批量上料，更换周期长，上料时间短
- REF、 背板采用CCD视觉定位，精度高
- 采用六轴机器人进行REF组装，更加灵活、速度更快
- 按照无尘高标准设计，确保内部洁净度与良率控制，洁净度可达千级
- 具有扫码功能， 可将视觉定位和检测数据与产品绑定， 可追溯， 确保良率控制
- 具有一键换型功能、 可快速切换不同产品，确保生产效率
- 生产数据可以保存30天， 同时可以接入MES系统
